  氣源設備就是壓縮空氣的產生裝置——空壓機（空氣壓縮機）?？諌簷C(jī)的種類很多，常見的有活塞式、離心式、螺桿式、滑片式、渦旋式等。在之前的課程中已有介紹，這里不再贅述。

  從空壓機輸出的壓縮空氣中，含有大量的水分、油分和粉塵等污染物，必須使用凈化設備適當清除這些污染物，以避免它們對氣動系統的正常工作造成危害。

  氣源凈化設備是多個設備、裝置的統稱。氣源凈化設備在行業里也常稱為后處理設備，通常是指儲氣罐、干燥機、過濾器等。

● 儲氣罐

  儲氣罐的作用是消除壓力脈動，依靠絕熱膨脹及自然冷卻降溫，進一步分離掉壓縮空氣中的水分和油分，儲存一定量的氣體。一方面可緩和短時間內用氣量大于空壓機輸出氣量的矛盾，另一方面可在空壓機出現故障或停電時，維持短時間的供氣，以便保證氣動設備的安全。

● 干燥機

  壓縮空氣干燥機，顧名思義是一種壓縮空氣的除水設備。常用的有冷凍式干燥機、吸附式干燥機兩種，另外還有潮解式干燥機、高分子隔膜式干燥機等型式。

冷凍式干燥機是最常用的壓縮空氣除水設備，通常應用在一般氣源品質要求的場合。冷凍式干燥機是利用壓縮空氣中水蒸氣分壓由壓縮空氣溫度的高低決定的特性來進行降溫脫水干燥。

  壓縮空氣冷凍式干燥機，行業一般簡稱為“冷干機”。其主要作用是降低壓縮空氣中的含水量，即降低壓縮空氣的“露點溫度”。在一般工業用壓縮空氣系統中，是壓縮空氣干燥凈化（也稱后處理）的必備的設備之一。

壓縮空氣可通過加壓、冷卻、吸附等方法來達到去除水蒸氣的目的。冷凍式干燥機就是應用了冷卻的方法。

我們知道，空壓機壓縮的空氣包含各種氣體以及水蒸氣，所以均為濕空氣。濕空氣的含濕量與壓力總體上成反比，即壓力越高，含濕量越少?？諝鈮毫μ岣吆螅諝庵谐隹赡芎康乃魵鈱⒛龀伤ㄒ簿褪钦f(shuō)壓縮后的空氣體積變小，不能容納原有的水蒸氣）。

這就相對于原來吸入時的空氣來說，含濕量變小了（這里指的是這部分壓縮空氣恢復到未壓縮狀態相比較而言）。

但空壓機的排氣仍然是壓縮狀態的空氣，其水蒸氣含量處于最大可能值，也就是處于一種氣態和液態的臨界狀態。這時的壓縮空氣稱為飽和狀態，所以只要再稍微加壓，馬上就有水蒸氣由氣態變?yōu)橐簯B(tài)，也就是凝析出水。

假設空氣是一團吸了水的濕海綿，其含濕量就是吸入的水分。如果用力從海綿中擠壓出一些水，那么，這團海綿的含濕量相對就減小了。如果放手讓海綿恢復，自然就比原來的海綿要干燥。這也就達到了通過加壓來除水干燥的目的。

如果在擠壓海綿不斷有水流出的過程中，到達某一個力度后不再加力，則水被擠出將停止，這就是飽和狀態。繼續再加大擠壓的力度，仍然還有水流出。

所以，空壓機本體本身就具有除水的功能，用到的方法就是加壓，只不過，這不是空壓機的目的，而是“討厭”的累贅。

為什么沒有將“加壓”作為壓縮空氣的除水手段呢？這主要是因?yàn)榻?jīng)濟性，提高1公斤壓力。消耗7%左右的能耗是相當不劃算的。

而“冷卻”除水則相對比較經濟，冷凍式干燥機是利用如空調除濕相似的原理達到目的。因?yàn)椋柡退魵獾拿芏榷际怯袠O限的，在氣動壓力（2MPa范圍內），可以認為飽和空氣中水蒸氣的密度只取決于溫度高低，而與空氣壓力無關。

溫度越高，飽和空氣中的水蒸氣的密度越大，水也就越多，反之，溫度越低水越少（這個從生活常識就能理解到，冬季干冷，夏季濕熱）。

將壓縮空氣冷卻到盡量低的溫度，使其所含水蒸氣的密度變小，形成“結露”，匯聚這些結露形成的小水滴，并且排出去，就達到了去除壓縮空氣中水分的目的。

因?yàn)樯婕暗浇Y(jié)露凝析成水這一過程，所以溫度也不能低于“冰點”，否則出現結冰現象將不能有效排水。通常冷凍式干燥機的標稱“壓力露點溫度”大多為2~10℃。

如0.7MPa的10℃的“壓力露點”換算成“常壓露點”為-16℃?？梢岳斫鉃?，在不低于-16℃的環境下使用時，壓縮空氣向大氣排氣不會有液態水出現。

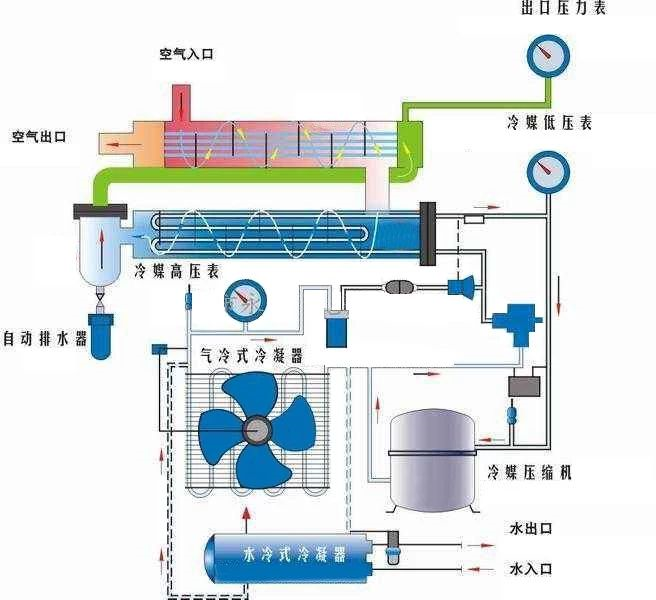

壓縮空氣冷凍式干燥機，通過對壓縮空氣冷卻降溫，使壓縮空氣中的水蒸氣凝結成液滴，從而達到減少壓縮空氣含濕量的目的。

凝結出的液滴經過自動排水系統排出機外。只要干燥機出口的下游管路所處的環境溫度不低于蒸發器出口露點溫度，就不會產生二次結露的現象。

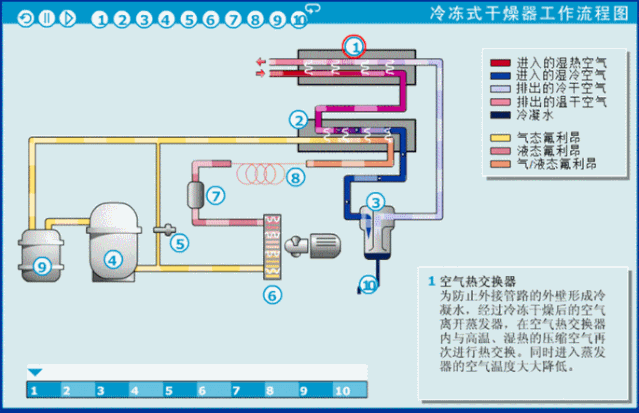

壓縮空氣進入空氣熱交換器（預熱器）【1】，將高溫的壓縮空氣溫度初步降低，再進入氟利昂/空氣熱交換器（蒸發器）【2】，壓縮空氣在其中被極速冷卻，大幅降低溫度至露點溫度，析出的液態水與壓縮空氣在水分離器中【3】進行分離，被分離出來的水份利用自動排水裝置將水份排出機外。

壓縮空氣與低溫制冷劑在蒸發器【2】中換熱，此時的壓縮空氣溫度是很低的，近似等于露點溫度2~10℃。如果沒有特殊要求（即對壓縮空氣沒有低溫的要求），通常壓縮空氣將再回到空氣熱交換器（預熱器）【1】中，與剛進入冷干機的高溫壓縮空氣進行換熱。這樣做的目的：

② 防止干燥后的低溫壓縮空氣引起后端管道外部出現結露、滴水、生銹等二次問題。

制冷劑氟利昂進入壓縮機【4】，經過壓縮后壓力升高（溫度也升高），到稍大于冷凝器內的壓力時，高壓制冷劑蒸氣排入冷凝器【6】中。在冷凝器內，溫度和壓力較高的制冷劑蒸氣與溫度較低的空氣（風冷）或冷卻水（水冷）進行熱交換，從而將制冷劑氟利昂冷凝為液態。

這時液態制冷劑再經毛細管/膨脹閥【8】降壓（降溫）后進入氟利昂/空氣熱交換器（蒸發器）【2】，在蒸發器內吸收壓縮空氣的熱量而氣化。被冷卻物體-壓縮空氣得到冷卻，而氣化的制冷劑蒸氣又被壓縮機吸走，開始下一個循環。

制冷劑在系統中經過壓縮、冷凝、膨脹（節流）、蒸發四個過程完成了一個循環，通過連續不斷制冷循環，實現了冷凍壓縮空氣的目的。

冷凍式干燥器具有結構緊湊，使用維護方便，維護費用較低等優點，適用于對壓縮空氣壓力露點溫度不是太低（0℃以上）的場合。

吸附式干燥機是利用干燥劑對強制流過的壓縮空氣進行脫濕干燥。日常多采用再生型吸附式干燥機。

● 過濾器

過濾器分為主管路過濾器、氣水分離器、活性炭除味過濾器、蒸汽除菌過濾器等等，它們的作用是清除空氣中的油污、粉塵、水分及其它雜質，以獲得潔凈的壓縮空氣。
